• 接続できるカメラ数

DVR（デジタルビデオレコーダ）には必ず、4CHなどの表記がついています。

これは接続（録画）できるカメラの台数を表していて、4CHだと4台まで、16CHだと16台まで接続が可能ということになります。

• 映像の圧縮の方式

防犯カメラの記録は長時間を記録する必要上、必ず映像を圧縮してからハードディスクに書き込みます。

圧縮方式によって再生時の映像の質や記録できる時間が変わってきます。主流はMPEG-4とH.264で、コストを抑えたいのであればMPEG-4、より長時間より高画質に記録したいのであればH.264を選択すれば良いでしょう。

圧縮性能的には、「 H.264 ＞ MPEG-4≒MPEG2000 ＞ M-JPEG 」となっています。

「JPEG」のみ静止画となります。

＜目安の条件と考え方＞

●カメラの接続数は「1台」で算出しています。

カメラが2台になれば日数は半分、4台になれば1/4となります。

●H.264圧縮で算出しています。

圧縮フォーマットが変われば記録時間は変わります。現在最新の圧縮方式はこちらのH.264で機器のメインストリームもこちらとなります。

●52万画素の防犯カメラで算出しています。

現在のメインストーリームとなる52万画素の場合での記録時間目安となります。

●画質は「標準」で算出しています。

画質設定の差はメーカーによってまちまちなので一概には言いにくいのですが、画質は大体5段階くらいあり1段階変える事で大体5％～10％程記録日数が変わるとお考えください。

●ハードディスク容量は「1TB」で算出しています。

容量が倍になれば日数は倍、半分になれば1/2となります。

※上記データは理論値となります。被写体や設置環境によって数値は前後します。

• 同時操作できる数

防犯カメラの録画機（DVR）にはよく「TRIPLEX/トリプレックス」や「QUADPLEX/クアッドプレックス」などの表記がついています。これはその録画機がいくつの操作を同時に処理できるかを表しているもので「TRIPLEX/トリプレックス」の場合は「3つ」、「QUADPLEX/クアッドプレックス」は「4つ」になります。つまり、「QUADPLEX/クアッドプレックス」に対応している防犯カメラ用録画機は、「録画」しながら「再生」も「ネットワーク監視」も「バックアップ」もできるということです。

一昔前はまだ性能が低く同時処理するスペックが無かったため、再生するには録画を止めなければいけませんでしたが、この機能により録画を止めることなく他の操作ができるようになりました。

• 容量が多いほど記録は長時間

防犯カメラの映像記録の中で最も時間に関係します。ハードディスクの容量が多いほど、より長時間の録画ができます。

録画時間についてはH.264やMPEG－4などの圧縮フォーマット、カメラ台数、一秒あたりのコマ数、画質、画面内の動きによって変わるので一概には言えませんが設定や機器の追加によって1～365日まで様々な設定ができます。

ハードディスクは防犯カメラシステムの中で最も消耗が大きく、大体2年程で交換の必要がでてきます。

• 最新の映像を常にキープ

映像データは、内蔵されているハードディスクに記録されていきますが、このデータが容量一杯になってしまっても一番古いデータから順に消してそのスペースに記録していく機能です。これによりビデオテープの差し替えなどの作業の手間も無くなり、また常に録画状態を保つ事が可能になります。

• 動きがあった時だけ録画

画面内に動きがあった時だけ録画する機能です。これにより無駄な録画が減りデータ量が省けるため、更に長時間での録画が可能になります。表示されている画面を縦横の線で区切りそのマス目を「セル」と言い、このセルに検知のON/OFFや感度を設定します。

• インターネットで遠隔監視

インターネット環境とパソコンさえあれば世界のどこにいても設置現場の映像をリアルタイムに見ることができるようになります。リアルタイム映像だけでなく録画されたデータも呼び出して見ることもできます。また、機種によりますが設定変更やカメラの方向変更、ズームなども可能です。

遠隔監視は通常のDVR設定とは別のネットワーク設定が必要になります。インターネットに関してはＡＤＳＬ以上の回線が必要です。

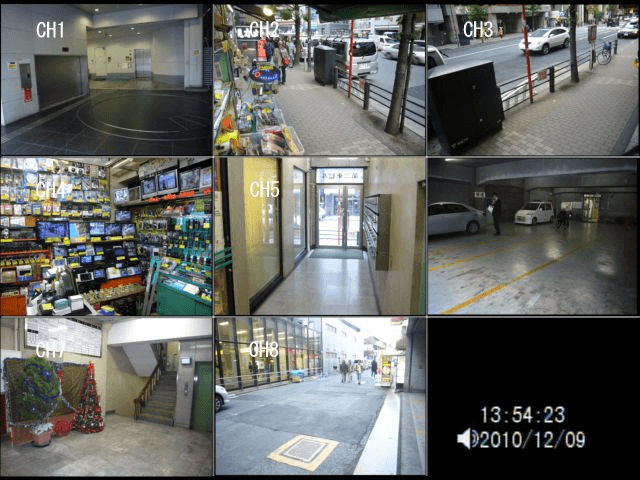

• 接続されているカメラを一覧表示

接続されているカメラを一画面を分割して一覧表示する機能です。

一つ一つの映像の大きさは小さくなってしまいますが、全体を見れるのでいち早く注意すべき点を発見できます。

• 決まった時間だけ録画できる

防犯カメラの録画は通常24時間なのですが、特定の時間だけを録画したいといった場合はこちらのスケジュール機能を使って時間指定録画をすることができます。

機器のよって全体一括指定しか出来ない物、カメラ個別に指定できるものがあります。

• 特定時間のデータを別に保存

リライト機能を設定してる場合、古いデータはどんどん上書きされて消えてしまいますのでその前に記録されたデータを保持するための機能です。記録先は機器によってＣＤ-Ｒ、ＤＶＤ、ＵＳＢメモリーと異なります。

• パソコンのモニターが使用可能

通常DVRからの映像出力端子は、BNCと言われるコネクタ形式で専用モニターやＴＶに映像を出しますが、VGA出力端子が装備されていればパソコンのモニターを使用する事ができます。

• モニターなどの機器へデジタル送受信

一般家電などではかなり普及している端子です。機器間の映像＆音声信号をデジタルで送受信します。

• 動体検知やアラーム信号と連動して対象の映像を表示

メインの映像出力には操作で指定した分割画面や各CHの映像が出力されていますが、こちらのスポット出力は特定のCH（カメラ）に設定（動体検知やアラーム）をしてその反応があったときだけ映像信号を出力します。

つまり何か反応があった時にだけモニターが映ったり、そのCHに画面を自動的に切り替えることで監視者が気づきやすくなります。

• 映像や音声の信号を別の機器に出力

最近では、ハイエンドのデジレコにしか搭載されていない機能でカメラからの映像信号や音声信号をデジレコ内に取り込むだけでなく、そのまま同じ信号を出力する端子を持っているということです。

スルーアウトは基本的に各CHごとにあり、4CHレコーダーであれば4つの入力端子と共に4つスループットが併設されています。

• DVRからPTZカメラをコントロール

PTZカメラは通常専用のコントローラで操作しますが、この機能を持ったDVRであれば専用コントローラに替わりコントロールが可能になります。

複数のPTZカメラを設置している場合や、より細かく簡単にPTZカメラをコントロールするのはやはり専用のコントローラがおすすめです。

• サイレンなどのアラーム機器と連動

アラーム機能と言うとチャイムでお知らせするイメージですが、防犯カメラシステムでのアラームは信号発生の「ON」と「OFF」を指します。

例えば動体検知機能で探知した時にアラーム信号をONにする設定をしておき、接続したサイレンなどの機器に送信して動かしたり、センサーに反応があった場合にDVRを録画状態にするといった使い方をします。

• 映像だけでなく音声も記録

防犯カメラの録画機は、基本的に映像だけを記録する装置ですが、音声も録音する機能を持った機器もあります。

この機能があれば映像だけでなく音声も記録できるため、より現場の当時の状況が分かりやすくなります。

• HDDの自己診断機能

HDDの自己診断機能S.M.A.R.T.【Self-Monitoring Analysis and Reporting Technology】は、搭載されているHDD（ハードディスク）の温度、データ読み込み・書き込みエラー率、不良セクタ数、磁気ヘッドのシークエラー率、電源のON/OFF回数など温度、データ読み込み・書き込みエラー率、不良セクタ数、磁気ヘッドのシークエラー率、電源のON/OFF回数などを監視してレポート化する機能です。（※診断項目はメーカーによって異なります。）

• 自動で内部時計を正確な時間にキープ

NTP【Network Time Protocol】は、ネットワーク上にあるタイムサーバーに自動でアクセスして内部の時計を正確な時間に調整、キープする機能です。
